TUGAS UJIAN KOMPETENSI KEJURUAN (UKK)

INFO UJIAN KOMPETENSI KEJURUAN (UKK):

1. Klik link dibawah ini untuk mendownload :
     TUGAS UKK 2013

2. Buka data dalam folder UKK 2013 dan kerjakan
3. Selesaikan tugas tersebut sesuai dengan soal berdasarkan pembagian kelompoknya.
4. Copy paste data tersebut dengan mengambil lembar kerja baru excel dan selesaikan rumus perhitungan
    tugas tersebut yang diberi tanda kuning saja berdasarkan rumus yang kalian sudah pelajari.
5. Setelah selesai data tersebut  disimpan dan di email ke alamat : smkannur2003@yahoo.com
6. Print out tugas yang sudah dibuat dan serahkan kepada panitia UKK SMK An-Nur

Lokasi SMK An-Nur dilihat dari Satelit

Inilah Bangunan SMK AN-Nur bila dilihat dari Satelit...

Gambar atas : Gedung Yayasan Nurul Khairi (yang bangunan segi empat).

Gambar bawah : Gedung Yayasan Nurul Khairi dan lingkungan sekitar dan tampak ditengah-tengah sawah ada sebuah musholla Al-Hidayah peninggalan orang tua kita.

Cara membuat Blog dengan wordpress.com

Teman setelah sekian lama kita sudah mempelajari bagaimana cara membuat blog dengan blogger.com, tidak ada salahnya sekarang marilah kita coba pula untuk belajar bgaimana caranya membuat blog dengan menggunakan wordpress.com, caranya udah ko... Selamat dipelajari, semoga berhasil..

Langsung saja klik link berikut  www.wordpress.com maka akan tampil webpage wordpress, selanjutnya ikutilah langkah-langkah video dibawah ini :


Dasar - Dasar MS. Access 2003

Pada bagian ini akan diulas beberapa hal yang sering ditemukan selama mengolah data dengan menggunakan program Microsoft Access 2003. Pada program MS Access, istilah database dapat diartikan sebagai sekumpulan informasi atau data yang saling berhubungan yang mempunyai topik atau tujuan tertentu. Informasi atau data yang diolah tersebut disimpan dalam sebuah file yang berekstensi .MDB(MS Access Database).
Data dalam database disimpan dalam sebuah objek yang disebut dengan TABLE : sekumpulan data yang sejenis, misalnya data pelanggan, data siswa, dan sebagainya. Table sendiri terdiri dari beberapa item informasi sebagai berikut :
  • Field adalah data terkecil dari suatu table yang menempati bagian kolom
  • Record adalah kumpulan dari beberapa field yang saling berhubungan yang menempati bagian baris.
Program database memungkinkan untuk bekerja dengan beberapa table. Dalam proses kerjanya pengoperasian data pada table di dalam database didukung oleh enam database lainnya, yaitu :
  1. QUERY adalah sebuah objek database yang digunakan untuk menampilkan, menyunting dan menganalisis suatu data dengan cara lain.
  2. FORM adalah sebuah objek database yang digunakan untuk membuat kontrol-kontrol untuk proses memasukkan, memeriksa dan memperbarui data.
  3. REPORT adalah sebuah objek yang digunakan untuk menampilkan data yang telah diformat sesuai dengan ketentuan yang pernah diberikan.
  4. PAGES adalah sebuah objek khusus yang digunakan untuk menampilkan dan bekerja dengan data yang diambil dari internet atau intranet.
  5. MACRO adalah rangkaian dari beberapa perintah yang dapat disimpan dan dijalankan ulang secara otomatis, misalnya membuka sebuah form, mencetak report dan sebagainnya.
  6. MODULE adalah program-program yang ditulis dengan Access Basic.

MEMBUAT TABLE (ikuti praktikum di lab. komputer)
KONSEP DATA BASE
Basis Data (Data Base) dapat dibayangkan sebagai sebuah lemari arsip. Jika kita memiliki sebuah almari arsip dan berwenang untuk mengelolanya, maka kemungkinan besar kita akan melakukan hal-hal sebagai berikut:
  • memberi sampul/map pada kumpulan/bundel arsip yang akan disimpan
  • menentukan kelompok/jenis arsip
  • memberi penomoran dengan pola tertentu yang nilainya unik pada setiap sampul/map
  • menerapkan arsip-arsip tersebut dengan cara/urutan tertentu dalam almari dll
Upaya penyusunan/penempatan ini baru kita lakukan jika kita rasakan bahwa buku tersebut sudah cukup banyak.
Definisi:
Basis data terdiri dari 2 kata, yaitu basis dan data. Basis adalah markas/gudang, tempat bersarang atau berkumpul, sedangkan data adalah representasi fakta dunia nyata yang mewakili suatu objek seperti manusia (pegawai, siswa, pembeli, pelanggan), barang, hewan, peristiwa, konsep, keadaan dan sebagainya yang direkam dalam bentuk angka, huruf, simbol, teks, gambar, bunyi dan kombinasinya.

Basis data dapat didefinisikan dari beberapa sudut pandang:
1. Himpunan kelompok data (arsip) yang saling berhubungan yang diorganisasi sedemikian rupa agar kelak dapat dimanfaatkan kembali secara cepat dan mudah.
2. Kumpulan data yang saling berhubungan yang disimpan secara bersama sedemikian rupa dan tanpa pengulangan (redundansi) yang tidak perlu untuk memenuhi berbagai kebutuhan.
3. Kumpulan file/tabel/arsip yang saling berhubungan yang disimpan dalam media penyimpanan elektronis.

Prinsip kerja dari basis data dan lemari arsip adalah sama, terutama adalah untuk pengaturan data/arsip. Selain itu, tujuan utamanya juga sama, yaitu untuk kemudahan dan kecepatan dalam pengambilan kembali data/arsip. Perbedaannya hanya terletak pada media penyimpanan yang digunakan. Jika lemari arsip menggunakan lemari besi atau kayu, maka basis data menggunakan media penyimpanan elektronis seperti disk (disket atau harddisk).

Satu hal yang harus diperhatikan bahwa basis data bukan hanya sekedar media penyimpanan data secara elektronis (dengan bantuan komputer), artinya tidak semua bentuk penyimpanan data elektronis dapat disebut basis data. Kita dapat menyimpan dokumen berisi data dalam file teks (dengan program pengolah kata), file spredsheet dll, tetapi tidak dapat disebut sebagai basis data. Karena didalamnya tidak ada pemilahan dan pengelompokan data sesuai jenis/fungsi data, sehingga akan menyulitkan pencarian data kelak. Yang sangat ditonjolkan dalam basis data adalah pengaturan/pemilahan/pengelompokan/pengorganisasian data yang akan kita simpan sesuai fungsi atau jenisnya. Pemilahan/pengelompokan/pengorganisasian ini dapat berbentuk sejumlah file/tabel terpisah atau dalam bentuk pendefinisian kolom-kolom/field-field data setiap file/tabel.

Operasi Dasar Basis Data
Dalam sebuah disk, basis data dapat diciptakan dan dapat pula ditiadakan. Di dalam sebuah disk, kita dapat pula menempatkan beberapa (lebih dari satu) basis data. Sementara dalam sebuah basis data kita dapat menempatkan satu atau lebih file/tabel. Pada file/tabel inilah sesungguhnya data disimpan/ditempatkan.
Sebuah basis data umumnya dibuat untuk mewakili sebuah semesta data yang spesifik. Misalnya basis data kepegawaian, basis data akademik, basis data inventori (pergudangan) dan sebagainya. Dalam basis data akademik, misalnya kita dapat menempatkan file mata pelajaran, file guru, file jadwal, file nilai dan seterusnya.
Oleh karena itu operasi-operasi dasar yang dapat kita lakukan berkenaan dengan basis data dapat meliputi:
- Pembuatan basis data baru (create database) yang identik dengan pembuatan lemari rasip yang baru.
- Penghapusan basis data (drop database) yang identik dengan perusakan lemari rasip.
- Pembuatan file/tabel baru ke suatu basis data (create table), identik dengan penambahan map arsip baru.
- Penghapusan file/tabel dari suatu basis data (drop tabel).
- Penambahan/pengisian data baru ke sebuah file/table di sebuah basis data.
- Pengambilan data dari sebuah file/tabel.
- Pengubahan data dari sebuah file/tabel.
- Penghapusan data dari sebuah file/tabel.

Operasi-operasi yang berkaitan dengan pembuatan objek (basis data dan tabel) merupakan operasi awal yang hanya dilakukan sekali dan berlaku seterusnya, sedangkan operasi-operasi yang berkaitan dengan pengisian tabel merupakan operasi-operasi rutin yang dilakukan berulang-ulang dan karena itu operasi-operasi inilah yang lebih tepat mewakili aktivitas pengelolaan (managment) dan pengolahan (processing) data dalam basis data.

Tujuan Basis Data
Telah disebutkan bahwa tujuan utama dalam pengelolaaan basis data dalam sebuah basis data adalah agar kita dapat menemukan kembali data ynag kita cari dengan mudah dan cepat. Secara lebih lengkap pemanfaatan basis data dilakukan untuk memenuhi sejumlah tujuan (objektif) seperti:
1. Kecepatan dan Kemudahan (Speed)
Pemanfaatan basis data memungkinkan kita untuk dapat menyimpan data atau melakukan perubahan/manipulasi terhadap data atau menampilkan kembali data tersebut dengan lebih cepat dan mudah, daripada kita menyimpan data secara manual (non elektronis).
2. Efisiensi Ruang Penyimpanan (Space)
Karena keterkaitan erat antara kelompok dalam basis data, maka redundansi (pengulangan) data pasti selalu ada. Dengan basis data, efisiensi/optimalisai penggunaan ruang penyimpanan dapat dilakukan karena kita dapat melakukan penekanan jumlah redundansi data, baik menerapkan sejumlah pengkodean atau membuat relasi-relasi (dalam bentuk file) antar kelompok data yang saling berhubungan.
3. Keakuratan (Accuracy)
Pemanfaatan pengkodean atau pembentukan relasi antar data bersama dengan penerapan aturan/batasan (constraint) tipe data, domain data, keunikan data dan sebagainya yang secara ketat dapat diterapkan dalam sebuah basis data, sangat berguna untuk menekan ketidakakuratan/penyimpanan data.
4. Ketersediaan (Availability)
Pertumbuhan data sejalan waktu akan semakin membutuhkan ruang penyimpanan yang besar. Padahal tidak semua data selalu kita gunakan/butuhkan. Karena itu kita dapat melakukan pemilahan data, sehingga data yang sudah jarang kita gunakan dapat kita pindahkan kedalam media penyimpanan off-line. Disisi lain, karena kepentingan pemakaian data, sebuah basis data dapat memiliki data yang tersebar di banyak lokasi geografis. Misalnya, data nasabah sebuah bank dipisah-pisah dan disimpan di lokasi yang sesuai dengan keberadaan nasabah. Dengan pemanfaatan teknologi jaringan komputer, data yang berada di suatu lokasi/cabang, dapat juga diakses (menjadi tersedia/avaible) bagi lokasi yang lain.
5. Kelengkapan (Completeness)
Untuk mengakomodasi kebutuhan kelengkapan data yang semakin berkembang, maka kita tidak hanya dapat menambah record-record data, tetapi juga dapat melakukan perubahan struktur dalam basis data, baik dalam penambahan objek baru (tabel) atau dengan penambahan field-filed baru pada suatu tabel.
6. Keamanan (Security)
Ada sejumlah sistem (aplikasi) pengelola basis data yang tidak menerapkan aspek keamanan dalam sebuah basis data. Tetapi untuk suatu sistem yang besar dan serius, aspek keamanan juga dapat diterapkan secara ketat. Dengan begitu, kita dapat menentukan siapa-siapa (pemakai) yang boleh menggunakan basis data beserta objek-objek di dalamnya dan menentukan jenis-jenis operasi apa saja yang boleh dilakukan.
7. Kebersamaan Pemakaian (Sharebility)
Pemakai basis data seringkali tidak terbatas pada satu pemakai saja atau di satu lokasi saja oleh satu sistem aplikasi. Data pegawai dalam basis data kepegawaian , misalnya dapat digunakan oleh banyak pemakai, dari sejumlah departemen dalam perusahaan atau oleh banyak sistem (sistem penggajian, sistem akuntansi, sistem inventori dan sebagainya). Basis data yang dikelola oleh sistem (aplikasi) yang mendukung lingkungan multiuser akan dapat memenuhi kebutuhan ini, tetapi tetap dengan menjaga/menghindari munculnya persoalan baru seperti inkonsistensi data (karena data yang sama dapat diubah oleh banyak pemakai pada saat yang bers0amaan) atau kondisi deadlock (karena banyak pemakai saling menunggu untuk menggunakan data)
Penerapan Basis Data
Hampir disemua aspek pemanfaatan perangakat komputer dalam sebuah organisasi/perusahaan senantiasa berhubungan dengan basis data. Perangkat komputer tersebut biasanya digunakan untuk menjalankan fungsi Pengelolaan Sistem Informasi, yang dewasa ini sudah menjadi suatu keharusan, demi untuk meningkatkan efisiensi, daya saing, kekuratan, kecepatan operasional organisasi perusahaan. Dan basis data merupakan salah satu komponen utama dalam setiap sistem informasi. Tidak ada sistem informasi yang bisa dibuat/dijalankan tanpa adanya basis data.
Secara lebih teknis bidang-bidang umum yan telah memanfaatkan basis data demi efisiensi, akurasi dan kecepatan operasi antara lain:
  • Kepegawaian, untuk berbagai perusahaan yang memiliki banyak pegawai.
  • Pergudangan (inventory), untuk perusahaan manufaktur (pabrikan), grosir (reseller), apotek dll.
  • Akuntansi untuk berbagai perusahaan.
  • Reservasi, untuk hotel, pesawat, kereta apai dll
  • Layanan pelanggan (customer care), untuk perusahaan yang berhubungan dengan bnayaknya pelanggan (bank, konsultan dll)
  • Sedang bentuk organisasi/perusahaan yang memanfaatkan basis data (sebagai komponen sistem informasi) dapat berupa:
  • Perbankan, dalam melakukan pengelolaan data nasabah/data tabungan/pinjaman, pembuatan laporan-laporan akuntansi-akuntansi, pelayanan informasi pada nasabah/calon nasabah.
  • Asuransi, dalam melakukan pengelolaan data nasabah/data pembayaran premi, pemrosesan pengajuan klaim asuransi dll.
  • Rumah Sakit, dalam melakukan pengelolaan histori penyakit/pengobatan pasen, menangani pembayaran perawatan.
  • Produsen Barang, dalam melakukan pengelolaan data keluar-masuk, barang (inventory).
  • Industri manufaktur, dalam membantu pengelolaan pesanan barang, mengelola data karyawan.
  • Pendidikan/sekolah, dalam membantu pengelola0an data siswa, penjadwalan.
  • Telekomunikasi, dalam melakukan pengelolaan data administrasi kabel/data pelanggan, menangani gangguan dll.

MENGENAL TABEL, FORM, QUERY & REPORT PADA MS. ACCES

Access memang memiliki beberapa object diantarannya Tables, Forms, Queries dan Reports. Keseluruhan object tersebut saling keterhubungan untuk menjalankan suatu database. Untuk memperjelas object-object tersebut alangkah baiknya Anda simak postingan ini.
TABEL
Tabel adalah tempat untuk menyimpan data. Data yang ada di dalam tabel dapat kita manipulasi, kita lakukan operasi-operasi dasar database, kita urutkan datanya (men-sort), memperbaiki data yang telah terkumpul dan lain-lain. Jadi, fungsi dari tabel sebenarnya adalah sebagai tempat untuk menampung/menyimpan data yang kemudian dapat kita olah/proses.

FORM
Form digunakan untuk merepresentasikan ke user atau menerima inputan dari user data-data dalam tabel/query dalam bentuk interface grid, tombol dan lain-lain. Form dalam Access dapat dimasukkan ke dalam form lain sebagai control sub form, biasanya jika kita bekerja dalam transaksi master detail.

QUERY
Query berfungsi untuk menyaring dan menampilkan data dari berbagai kriteria dan urutan yang kita kehendaki. Sebagai contoh, kita ingin menampilkan karyawan yang beralamat di kota Yogyakarta, menampilkan karyawan yang berjenis kelamin perempuan, atau menampilkan karyawan yang tingkat pendidikannya S1, menampilkan data siswa dengan NIS sesuai keinginan, menampilkan siswa yang nilai TIK-nya tidak tuntas dll. Semua ini dapat dilakukan dengan menggunakan fasilitas Query. Selain itu query juga dapat digunakan untuk menampilkan data dari dua tabel atau lebih dengan syarat antar tabel itu ada field yang berhubungan. Contohnya, kita ingin melihat NIS 20324 nama siswanya siapa? Nama orang tuanya siapa ? dll. Query biasanya digunakan sebagai sumber data untuk Report dan Form.

Ada dua cara untuk membuat Query, yaitu dengan:
1. Create query by using wizard
2. Create query in design view
Jika ingin membuat dengan cara yang kedua maka kita ikuti langkah-langkah yang telah disediakan oleh Access. Tetapi jika kita ingin membuat query dengan format kita, maka kita gunakan cara 1. Beberapa fungsi yang ada, diantaranya sama seperti dalam Microsoft Excel, misalnya Sum, Avg, Min, Max, Count, Stdev dll. Fungsi logika seperti AND, OR, NOT, <, >, <=, >= dapat juga kita gunakan dalam baris criteria.

Sebelum berlatih langkah-langkah membuat query, ada baiknya kita kenali dulu istilah-istilah berikut ini:
Field : nama field yang ingin ditampilkan
Table : nama tabel dari field tersebut
Sort : mengurutkan data hasil query
Show : mengatur field ditampilkan atau tidak
Criteria : syarat dari data yang ingin ditampilkan.

REPORT
Report merupakan fasilitas dalam Microsoft Access yang berfungsi untuk mencetak data dalam bentuk laporan. Dengan report, kita menjadi lebih leluasa dalam membuat laporan. Data yang digunakan untuk membuat laporan, dapat berasal dari tabel maupun query.
Cara yang mudah untuk membuat report adalah dengan Create report by using wizard.

Cara membuat chatbox atau buku tamu di layanan cbox

Buku tamu atau chatbox penting banget peranannya dalam kehidupan blogging. Yang fungsinya adalah sebagai fasilitas obrolan  antara yang punya blog  dan pengunjung anda.
Dari sini kita bisa tahu keluhan mereka, mereka bisa kritik dan memberikan saran kepada kita yang sifatnya untuk kemajuan blog itu sendiri.





Oke, cara membuat chatbox atau buku tamu disini kita menggunakan layanan cbox :
1. kunjungi cbox.ws lalu Signup atau klik disini saja.
2. selanjutnya anda dihadapkan pada formulir berikut:











   Isi data-data dengan benar seperti gambar diatas, klik "create my Cbox!"

3. selanjutnya lihat dimenu atas klik menu "publish" copy kodenya lalu paste kan di widget blog anda diawali

    dengan mengambil Java Scrift pada widget blog anda.








4. selesai, save widget coba lihat hasilnya, mudahkan......

SELAMAT MENCOBA tapi jangan lupa bergabunglahdengan blog saya,

KEBERHASILAN SEORANG ANAK KAMPUNG

Kesuksesan atau keberhasilan seseorang ternyata tidak bisa diukur dari keturunan apa dan dari mana kita berasal, keberhasilan sesorang ternyata tidak bisa dilihat dan diukur ketika belajar, walau kita sekolah di sekolah yang biasa-biasa saja / tidak bunopit dan tidak terkenal seperti sekolah lainnya ternyata jika Yang Maha Kuasa menentukan kita harus berhasil maka kita bisa berhasil dan sukses. Saya teringat dengan dalil Allah yang tertuang dalam QS. Yaasin yang berbunyi "Innamaa amruhu idja aroda syaian ayyakula lahu kun payakun" sesungguhnya jika Allah sudah menghendaki terjadilah maka terjadilah. sesuatu yang patut disyukuri, tugas manusia hanya bertawakal dan berusaha maka Allah akan menuntun kita kemana tujuan kita.
Mungkin anda kenal dengan photo yang saya tempel pada awal artikel ini, perlu saya perkenalkan : nama orang tersebut diatas adalah Wahyudin anak dari Bapak Sarmilih (Likun) yang bertempat tinggal di Kp. Kekupu Rt.03/08 Kel. Pasirputih Kec. Sawangan Depok, dia pernah sekolah di SMK An-Nur ini lulus pada angkatan tahun 2008, setahu saya dia orangnya pemalas kalau giliran dapet tugas praktek komputer selalu duduk-duduk diteras depan lab, sampai saya kesal dan dongkol akhirnya saya biarkan terserah kalau ingin pinter ya praktek, saya tidak mau ambil pusing dengan kemalasan dia dengan teman-temannya, dalam hati saya berpikir waktu itu "yang penting kalaian pada lulus dari sini dah nanti juga akan menyesal sendiri jika akan masuk kerja"  mungkin saya ga perlu memaksa jika memang mereka tidak mau, kemungkinan juga mereka memang tidak hobi dengan pelajaran KKPI, apa memang sifat anak-anak pelajar sekarang seperti itu. saya tidak mau ampil pusing dengan keadaan itu daripada saya selaku pendidik jadi setres dibuat keadaan seperti itu. ternyata saya tidak boleh memaksa kemauan seseorang, tanpa dia bisa mata pelajaran saya pun orang ini bisa meniti karirnya sampai keluar negeri : berikut paparan statusnya yang saya dapat dari Facebook.

Strategi Sukses Menjadi Wirausaha Muda (10 Ide wirausaha Untuk Siswa)

Written by Heri Kuswara


“9 dari 10 pintu rizki ummatku  ada diperdagangan” (Sabda Rasululloh Muhammad SAW).

Mulailah dengan mengerjakan apa yang perlu ; lalu kerjakanlah apa yang mungkin ; maka tiba-tiba anda mengerjakan yang mustahi ; (St. Francis dari assisi)

“Seorang Pengusaha yang paling sukses adalah dia yang berpegang pada hal-hal lama selama hal itu masih baik dan merebut hal hal baru begitu terbukti hal itu lebih baik” (Robert P Vanderpoel).

Siswa sukses adalah siswa yang selalu mempunyai dan menemukan ide/gagasan untuk pengembangan karirnya. Terlebih-lebih jika siswa tersebut mempersiapkan diri untuk menjadi seorang entrepreneur sukses, maka kreatifitas dan inovasi adalah kata kuncinya. Beberapa ide wirausaha dibawah ini yang mungkin sederhana namun ”membumi” dapat dijadikan sebagai pedoman dalam memulai menjadi seorang Entrepreneur Sukses.

Ide ke-1 : Jual keunikan
Jika anda tergolong siswa kreatif dan inovatif, pasti banyak ide atau hal baru yang dapat Anda jadikan peluang usaha. Tidak sedikit usaha baru dimulai dari penemuan jenis produk, teknologi, sistem, dan program baru. Jika berhasil menciptakan sebuah keunikan, segera anda ambil hak paten dan menjualnya. Penemuan baru biasanya sangat berpeluang untuk menembus pasar, apalagi khas, unik, dan dibutuhkan orang banyak.
Contoh nyata, teman-teman saya membuat kaos-kaos unik dengan kata-kata yang penuh motivasi. Kaos tersebut memang biasa saja kalau dilihat sepintas, tapi karena ada keunikannya dengan kata-kata yang penuh inovasinya, bisa menambah nilai jual. Tentunya keuntungan bisa jauh lebih besar dengan keunikan yang mereka jual.

Ide Ke- 2 :  Duplikasi Usaha Lain
Bagi Anda yang merasa kurang kreatif dan inovatif, jangan putus asa. Percayalah, ide usaha tersebar dimana-mana, bahkan di depan mata. Anda harus selalu perlu membaca peluang, mengukur potensi, dan berani mengambil resiko. Misalnya, di sekitar Anda ada rumah makan bakmi yang cukup laris. Apa salahnya Anda bersaing secara sehat di tenpat yang sama dengan produk yang sama. Anda cukup menduplkikasi usaha tersebut, tapi harus memberikan nilai tambah kepada konsumen, seperti pelayanan, harga, kecepatan, keramahan. Contoh pelayanan yang lebih memuaskan kepada konsumen adalah memberikan air teh gratis kepada konsumen atau memberikan porsi daging yang lebih banyak di banding pesaing anda.

Ide Ke-3 : Usaha Fasilitas tambahan
Selain menduplikasi, Anda juga bisa membuka usaha dengan memberikan usaha fasilitas tambahan, tapi ini harus dengan sedikit sentuhan kreatifitas. Misalnya, tetangga membuka warnet, maka anda masih bisa menyainginya dengan tambahan fasilitas atau memperluas penawaran yang ada. Anda bisa mendirikan warnet di lokasi sama.
Hampir setiap waktu ada saja jenis usaha yang trend, seperti sekarang ini zamannya penyewaan komputer untuk bermain game(game zone). Dengan sedikit fasilitas tambahan, anda pun bisa memiliki usaha dan siap untuk berhasil. Misalnya, Anda bisa menyewa tempat di sekitar tempat penyewaan game zone tersebut dengan menjual minuman yang lagi trend sekarang ini, Bubble Tea. Itu sangat cocok dengan pangsa pasar Bubble Tea dan game zone untuk pangsa pasar  anak sekolah.

Ide Ke-4 : Jual Keterampilan
Anda sendiri pun dapat menjual keterampilan yang dimiliki. Jika bisa menggunting rambut, Anda bisa membuka salon. Dengan sedikit sentuhan yang berbeda dengan salon-salon lainnya, pasti salon Anda akan ramai di kunjungi konsumen. Bagi Anda yang mahir mengetik 10 jari, tidak ada salahnya membuka usaha jasa pengetikan, seperti skripsi, naskah, makalah, dan lain-lain yang kemudian bisa Anda kembangkan dengan menerima jasa penerjemahan (translate).
Ada banyak usaha yang bisa anda  buka berdasarkan keterampilan anda, yakinlah anda punya potensi, punya keterampilan dan punya harapan besar untuk sukses menjadi seorang entrepreneur, meskipun sebagai entrepreneur pemula..mulailah belajar menghasilkan income melalui keterampilan sendiri semisal memberikan privat bahasa  inggris, komputer, matematika, musik, menyanyi atau jasa pengetikan seperti yang disampaikan diatas.

 Ide Ke-5 : Menjadi Agen
Anda bisa membuka kantor keagenan, baik suatu produk maupun jasa. Banyak sekali produk dan jasa yang sangat memerlukan agen. Selain menjadi agen suatu produk, Anda juga bisa menjadi agen yang menyediakan jasa, seperti agen isi ulang air, isi ulang pulsa,  penyalur pembantu rumah tangga, agen modeling/foto model, agen iklan, dan lain-lain.

Ide Ke-6 : Jual Barang Bekas (second)
Masih sedikit orang yang peka dengan usaha ini. Barang second, terutama dengan nilai historis yang sangat tinggi, biasanya punya harga yang sangat tinggi pula. Namun, menjual barang bekas (second) ini harus di lakukan dengan teratur dan terencana. Anda bisa membeli suatu barang disuatu tempat dengan harga murah dan menjualnya ditempat lain dengan harga yang lebih tinggi. Anda juga bisa menjual barang bekas khusus komputer dengan cara membeli komputer rusak dengan harga murah. Kemudian dengan menggunakan orang yang mengerti perbaikan komputer, Anda bisa menjual komputer yang sudah di perbaiki itu dengan harga yang lebih tinggi. Demikian pula dengan barang bekas, seperti kamera, motor, dan lain-lain.

Ide Ke-7 : Buka Kantor
Bagi anda yang memiliki keterampilan/keahlian segera buka kantor sendiri. Jangan takut masalah modal dan SDM. Anda bisa mengajak kolega atau teman seprofesi untuk patungan modal dan membuka kantor tersebut. Juallah skill dan pengalaman anda. Jika reputasi bagus dan relasi banyak (network), jangan kuatir kekurangan klien. Anda bisa memulai mendirikan kantor dari rumah atau lebih dikenal dengan sebutan home office. Cukup dengan menyediakan satu komputer, satu telepon, faxs, meja, dan kursi tamu.

Ide Ke-8 : Beli Usaha Pola Waralaba
Bagi anda yang memiliki modal besar, tapi tidak mau repot untuk memikirikan sesuatu usaha yang baru, alternatif waralaba (franchise) dapat dipilih. Waralaba adala jenis usaha yang relatif terstandartisasi dengan baik. Memang butuh kejelian yang tinggi untuk menilai waralaba mana yang bagus dan cocok untuk Anda. Saran saya, carilah usaha waralaba yang memiliki track record yang baik dan sudah teruji di lapangan. Kini semakin banyak bermunculan waralaba, dari yang membutuhkan modal besar hingga yang membutuhkan modal kecil.

Ide Ke-9 :Usaha Bersama
Kadang usaha akan lebih bagus jika didirikan dan di kelola bersama-sama. Misalnya Anda pintar pemrograman komputer, tapi anda memiliki sedikit teman, sementara teman anda memiliki banyak teman dan punya relasi yang luas dan membutuhkan jasa pemrograman, anda bisa saja membuka usaha jasa pemrograman (software house). Anda yang mengerjakan pekerjaannya, sedangkan teman anda yang mencari order. Dari kelebihan masing-masing inilah bisa memperkuat suatu usaha baru sekaligus membesarkannya.

Ide Ke-10 : Jalankan Direct Selling/Multi Level Marketing
Usaha ini menurut saya cukup prospektif. Modalnya murah meriah. Selain itu didukung pula oleh produk yang bagus, sistem pemasaran, pelatihan, dan jenjang karir. Memang kita tidak menutup mata banyak sekali orang yang alergi atau anti terhadap Multi Level Marketing (MLM). Biasanya trauma oleh kegagalan, seperti uangnya habis di MLM. Itu biasanya di sebabkan bisnis MLM dengan skema piramid atau money game yang berkedok MLM. Waspadalah dan hindari bisnis dengan skema piramid atau money game yang mengaku-aku MLM. Menurut saya, MLM (sering juga di sebut dengan people franchise) yang murni sangat menarik. Bahkan sebagai perusahaan MLM memberikan kesempatan kepada kita untuk mendirikan perusahaan sendiri (authorized distributor atau stockist). Kita tidak perlu terlalu alergi dengan informasi mengenai MLM, kadang-kadang informasi yang di berikan oleh MLM sangatlah menarik. Bukankah untuk menjadi seorang wirausaha yang sukses harus selalu belajar, belajar dan belajar serta memiliki banyak teman.
Itulah sedikit ide-ide usaha yang dapat digunakkan untuk membuka usaha. Namun, tidak menutup kemugkinan ada ide-ide lain yang dimiliki teman-teman semua. Yang perlu disadari, sebuah ide hanyalah merupakan suatu ide, Ide akan berhasil jika Anda berani merealisasikannya, buanglah ketakutan dan kata gagal dari dalam diri anda. Anda harus selalu ingat, jika anda mengalami kegagalan, katakan dengan keras, ”Saya hanya sedang melakukan pembelajaran yang sangat luar biasa berharganya bagi diri saya sendiri”, Jangan putus asa. Segeralah bangkit dan belajar dari kegagalan.
Dalam bukunya, Robert T. Kiyosaki menjawab pertanyaan berikut, ”Kenapa Anda tetap menganjurkan orang untuk menjadi usahawan, padahal catatan statistik yang berhasil hanya sekitar 10% ?” Lalu ia menjawab, ”Saya percaya dengan statistik di bawah 10%, maka untuk sukses usaha, Anda harus siap untuk setidaknya berpeluang 9 kali gagal sebelum mungkin mendapatkan 1 keberhasilan”. Itu bukan ’gagal’, melainkan ’belum berhasil’ dan menurut Abraham Lincoln ”Itu Cuma terpeleset dan aku bukan jatuh”.

Kesimpulan
Dibelahan negara manapun didunia ini terbukti makmur dan sejahtera rakyatnya manakala pemerintah memprioritaskan kewirausahaan sebagai agenda utama dalam pembangunannya, sebagai contoh negara-negara seperti amerika, inggris, jerman, kanada, jepang, korea plus tetangga dekat kita yaitu singapur dan malaysia, menjadi negara maju dan rakyatnya makmur berkat kesungguhannya dalam membangun dan mengembangkan kewirausahaan.
Begitupun  negara kita,  jika ingin keluar dari berbagai masalah terutama masalah kemiskinan dan pengangguran maka solusi yang paling tepat adalah menciptakan banyak entrepreneur sukses. Anda sebagai generasi muda sekaligus sebagai agen pembaharu bangsa ini, tentunya mempunyai tanggungjawab yang besar untuk menentukan nasib bangsa ini kedepan. Mulailah  detik ini rubah mind set anda bahwa sekolah/kuliah yang anda jalani ini bukan hanya semata untuk mencari pekerjaan namun ada pilihan lebih mulia dari pada sekedar bekerja yaitu membuka peluang usaha (berwirausaha), dengan wirausaha selain akan melatih kemandirian dan kebebasan mengexplorasi potensi juga dapat membantu membuka peluang pekerjaan bagi orang lain.
Mulialah detik ini anda action untuk berwirausaha, apapun itu jenis usahanya baik barang maupun jasa, yakinlah pada diri anda sendiri bahwa anda itu mempunyai kelebihan dan potensi yang maha dahsyat yang tersimpan didalam alam bawah sadar anda. Yang harus anda lakukan adalah kenali dan gali potensi anda tersebut, implementasikan dengan membuka usaha apapun itu yang sesuai dengan minat atau bakat anda. Jangan belenggu potensi minat dan bakat anda, mulailah membuka usaha dari hal yang mungkin terlihat kecil dan sepele namun percayalah dengan kesungguhan dan tekad yang kuat anda akan menjadi pengusaha besar, pengusaha sukses, pengusaha yang dapat mengangkat harkat martabat bangsa ini dari berbagai keterpurukan.

*Kepala Pusat Persiapan dan Pengembangan Karir BSI (BSI Career Center/BCC).
Daftar Bacaan :
  1. Buku  berjudul “Motivation For Success For An Entrepreneur”, Penerbit : Elex Media Komputindo, Johanes Arifin Wijaya Tahun, 2007
  2. Buku berjudul ”BeYoung (baca : biang) Success detik ini!”, Penerbit : Andi, Heri Kuswara & Johanes arifin Wijaya Tahun 2010
  3. Buku berjudul ”Ngapain kuliah Kalau Nggak Bisa Sukses ?”, Penerbit : Kaifa, Heri Kuswara Tahun 2010
  4. Jurnal Sosial dan Humaniora, "Cakrawala" (ISSN 1411-8629), Vol. VII No.1  Januari 2007  Yang diterbitkan Oleh : LPPM BSI dengan Judul  :"Manajemen Pikiran Bawah Sadar Sbg Solusi Usaha Tanpa Gagal", Penulis Heri Kuswara
Tentang Penulis :
Heri Kuswara
BSI Career Center/Nusa Mandiri Career Center
herikuswara[at]gmail.com

editor : Amanat,S.Pd.

Kewirausahaan tuntaskan masalah bangsa

Jakarta (ANTARA News) - Badan Pekerja Pusat Persatuan Alumni OSIS Se-Indonesia meminta pemerintah menggalakan mata pelajaran kewirausahawan di sekolah-sekolah agar melahirkan generasi muda yang berjiwa wirausahawan untuk menyelesaikan masalah bangsa.
Ketua Badan Pekerja Pusat Persatuan Alumni OSIS se-Indonesia, Satrio Chaniago melihat pemerintah masih memiliki segundang masalah seperti 40 juta jiwa pengangguran, 1,5 juta korban PHK setiap tahunnya, lebih kurang 20 persen hidup di bawah garis kemiskinan dan pemberantasan korupsi yang belum maksimal.
"Masalah-masalah ini adalah tantangan bagi pelajar, rakyat dan pemerintah Indonesia," katanya dalam keterangan tertulisnya di Jakarta, Jumat.
Karena itu, Pendidikan kewirausahaan sangat penting untuk membentuk manusia secara utuh (holistik), sebagai insan yang memiliki karakter, pemahaman dan ketrampilan sebagai wirausaha.
Ia membandingkan Singapura yang memiliki 4 persen wirausaha dari total penduduknya sedangkan Indonesia hanya 0,18 persen dari total sekitar 225 juta penduduk. Hal itu disebabkan kurang terselenggaranya praksis pendidikan yang membuka ke arah kreativitas.
"Salah satu persyaratan Negara maju adalah minimal 2% dari jumlah penduduk di suatu," katanya.
Pendidikan kewirausahaan dapat diimplementasikan secara terpadu dengan kegiatan-kegiatan pendidikan di sekolah oleh kepala sekolah, guru, tenaga kependidikan (konselor), peserta didik secara bersama-sama sebagai suatu  komunitas pendidikan.
Dalam hal ini, program pendidikan kewirausahaan di sekolah dapat diinternalisasikan melalui berbagai aspek
1.    Pendidikan Kewirausahaan Terintegrasi Dalam Seluruh Mata Pelajaran
2.    Pendidikan Kewirausahaan yang Terpadu Dalam Kegiatan Ekstra Kurikuler
3.    Pendidikan Kewirausahaan Melalui Pengembangan Diri
4.    Perubahan Pelaksanaan Pembelajaran Kewirausahaan dari Teori ke Praktik
5.    Pengintegrasian Pendidikan Kewirausahaan ke dalam Bahan/Buku Ajar
6.    Pengintegrasian Pendidikan Kewirausahaan melalui Kutur Sekolah
7.    Pengintegrasian Pendidikan Kewirausahaan melalui Muatan Lokal
Melalui jambore kewirausahaan pelajar Nasional Angkatan II ini yang diikuti oleh 286 sekolah, 28 provinsi dan 863 peserta, mengajak kepada seluruh pelajar Indonesia, saatnya kita menggalang seluruh potensi yang ada, mengumpulkan yang tercerai-berai, bersatu-padu, bahu-membahu, bahwa sekecil apapun setiap potensi pelajar Indonesia, kan begitu berharga membangun indonesia yang lebih baik, imbuh Panitia pelaksana  Ade Adriansa. (adm).

Dalam Jambore kewirausahaan ini  SMK An-Nur Pasirputih Kec. Sawangan Kota depok, hanya satu-satunya sekolah SMK se  Kota Depok yang mewakili Kota Depok mengikuti kegiatan ini, dengan mengirimkan 4 anggota OSIS SMK An-Nur yakni FAHMI,MARHADI,MULYADI dan FARMAN. mereka merasa bangga dan senang karena mendapat kesempatan emas bisa ikut acara tersebut, banyak ilmu yang didapat disana dari orang-orang sukses, dari pejabat seperti Bapak Menteri Hatta Rajasa yang telah mengorasikan sebuah presentasinya didepan ratusan siswa se nusantara yang menekankan kepada generasi muda agar mulai hidup dengan berwiraswasta. dan patut diketahui mereka diberikan sertifikat yang ditanda tangani oleh Bapak Hatta Rajasa langsung. setelah acara ini mudah-mudahan SMK An-Nur dapat ikut serta lagi dalam acara yang sama dalam lingkup tingkat ASEAN yang akan dilaksanakan menurut rencana di Pulau Bali pada tanggal 13 Nopember mendatang.




Forum Diskusi

Isi Diskusi .............................

Kontak Kami

Untuk keterangan lebih lanjut, kalian dapat melakukan kontak lebih lanjut dengan mengirimkan pemberitahuan, mengirim kritik dan saran, kerja sama, dsb ke alamat email amanatyaz@ymail.com.
Untuk lebih mudahnya, kirimkan saja pemberitahuannya dengan mengisi Kotak konsultasi agar kami dapat mengecek langsung komentar anda, maka kami akan menjawabnya.

PROGRAM BISNIS CENTER

Mini Market

Broker

(Property, Taman Wisata, Wisata Kuliner)


BISNIS CENTER SMK AN – NUR

 Oleh : Amanat, S.Pd.

Bisnis Center SMK An-Nur didirikan bertujuan untuk membantu kegiatan Pembelajaran di Sekolah Juga Menjadikan Sekolah sebagai Institusi Wirausaha yang mampu mengelola modal yang di berikan menjadi lebih baik, berguna dan memperoleh keuntungan. Kegiatan Bisnis Center ini menjual barang-barang konsumsi untuk kebutuhan sehari-hari, dengan konsumennya adalah warga sekolah, dan warga di sekitar sekolah. Bisnis Center melayani pembelian barang dengan partai besar (harga Grosir) dan memberikan pelayanan mengantar barang sampai ke tempat, juga senyum, salam, sapa, sopan dan santun merupakan andalannya. Adapun model-model Bisnis Center sebagai berikut :

1.    Bisnis Center sebagai sebuah model pembelajaran kewirausahaan


Apa Bisnis Center SMK itu?, pertanyaan yang wajar bagi masyarakat, karena tidak semua lapisan masyarakat mengetahui bisnis center SMK, sebenarnya bisnis center dimaksudkan sebagai wadah / lembaga di sebuah SMK yang bergerak dibidang usaha bisnis berupa Grosir dan atau Retail, yang bidang usahanya adalah berdagang, yang keberadaanya dimaksudkan sebagai wadah mendidik siswanya untuk menjadi wirausaha mandiri, agar memiliki kemampuan diri dibidang perdagangan, oleh karena keberadaanya untuk mendidik berdagang maka guru atau instrukturnya adalah guru yang memiliki pengalaman berdagang/atau berusaha atau memiliki usaha dirumah atau ditempat lainnya, agar apa yang diajarkan kepada siswanya lebih merupakan pengalaman praktis selama menjadi pedagang atau wirausaha.
Yang menjadi persoalan adalah Sekolah yang bagaimana yang dapat memiliki Bisnis Center, yaitu sekolah dengan akreditasi minimal B atau sekolah yang telah bersertifikat ISO 9001-2008 dan telah dinyatakan lolos verifikasi oleh Tim Diknas Pendidikan di Propinsi Up Kabid Dikmen. Bisnis center SMK dengan menyediakan semua jenis kebutuhan Rumah tangga, Jika Bisnis Center SMK ini dapat terlaksana maka tampilan SMK An-nur harus membuat toko kecil akan tetapi tampilannya seperti Supermarket, dan Toko tersebut diberi nama  agar lebih dikenal dilingkungan sekolah dan lingkungan sekitarnya, buat toko tersebut dengan perkembangan yang pasti, dengan menentukan segmentasi pasar yang baik, memenej administrasi keuangan yang bagus dan  pengorganisasian siswa sebagai karyawan toko tersebut seperti ala sebuah supermarket juga harus diatur dengan profesional. maka dalam waktu kurang dari 1 tahun mudah-mudahan aset yang dimiliki toko Bisnis Center SMK An-Nur insya Allah akan menunjukkan perkembangan yang signifikan, sehingga banyak pihak yang akan  mulai memperhitungkan keberadaan toko kita, ditandai dengan semakin banyaknya rekanan yang menjalin kerjasama dengan kita, terutama banyaknya rekanan yang titip barang atau konsinyasi, jika ini terjadi maka ini adalah sebuah perkembangan yang menggembirakan, dan ini perlu adanya bantuan suport dan doa dari semua warga sekolah agar keberadaanya lebih maju dan sesuai harapan warga sekolah yaitu dapat menjadi sumber kesejahteraan bersama. Dari harapan tersebut perlu dibuat sebuah perencanaan yang baik agar harapan sesuai dengan kenyataan, untuk semua pengurus Bisnis center diharapkan peransertanya, dengan melaksanakan Job discription yang telah disampaikan lewat surat tugas, sehingga tidak akan mengenal rasa kecemburuan dari bidang-bidang garapan masing- masing seksi, pengurus yang baik harus jemput bola, bekerja bukan atas perintah namun mampu melihat kondisi, sehingga kita selalu kreatif dalam bekerja, kalau kita bekerja kreatif maka semua pihak terutama rekan kerja akan sangat menghargai peran sertanya, karena pengurus yang baik adalah pengurus yang ikut serta dalam proses membesarkan bisnis center yang memiliki brain image yang baik. Kapan bisnis center sebagai pusat kulakan atau grosir bisa terwujud, tergantung dari semua pihak yang memiliki kepentingan bersama agar bisnis center dapat maju dan dapat memerankan dirinya sebagai salah satu ikon sekolah kejuruan bisnis, karena keberadaan bisnis center dapat menjadikan daya tarik tersendiri bagi orang tua siswa dengan melihat toko atau tempat praktek pendidikan bisnisnya saja maju pesat tentu saja berdampak pada hasil lulusannya yang memiliki jiwa wirausaha mandiri, seringkali kita terlalu berharap pada hasil lulusaannya tetapi kenyataanya tidak sesuai harapan kita bersama maka upaya kita adalah menjadikan siswa kita memiliki jiwa wirausaha mandiri dengan mental yang kuat dan tahan uji, yang memiliki mental kuat.
Bagaimanakah langkah atau upaya untuk mewujudkan kondisi tersebut, dibutuhkan sarana dan prasarana pendukung serta strategi jitu dengan melibatkan semua komponen sekolah yang memiliki sikap yang positif dengan pola manajemen terbuka, mau menerima kritik dan saran yang bersifat membangun serta sistem marketing yang handal yang melibatkan siswa sebagai ujung tombak pemasaran serta warung atau toko orang tua siswa sebagai bagian pemasaran atau cabang toko bisnis center dengan sistem bagi hasil yang adil dan menguntungkan semua pihak, sehingga kedepan keberadaan bisnis center menjadikan idola kegiatan siswa untuk belajar bisnis.

 Semoga rencana ini dapat dicoba dan sukses.



2.     Bisnis Center menjadi seorang Broker (Makelar/ Perantara)

Broker / Pialang / Makelar intinya mempunyai arti yang sama kurang lebih dapat diartikan sebagai perantara hanya saja kata Broker dan Pialang lebih sering digunakan dalam kegiatan pasar modal. sedangkan kata Makelar itu digunakan lebih umum, misalnya makelar rumah, mobil, tanah dan sebagainya.
Kerjaan mereka secara umum adalah mempertemukan penjual dan pembeli, bisa juga kalau dia berada di pihak penjual dia mencarikan pembeli atau kalau dia berada di pihak pembeli dia mencarikan penjual.
Broker / Pialang bukan main judi, hanya saja hasil yg mereka dapat tidak pasti, tapi jika siswa dapat melakukan pengamatan dan mengutamakan sebuah peluang bahwa yang akan mereka lakukan itu akan menghasilkan sebuah inkam dan mereka bisa kerja keras, dapat buang rasa malu, dapat berlaku cuek, supel dan percaya diri terhadap kemampuan dirinya, mereka dapat mempresentasikan sebuah usaha yang akan ditawarkan dengan bagus, maka mereka bisa untung besar.  tapi kalau salah kerugian lah yg didapat, rugi waktu, materi dan tenaga. besar kecilnya keuntungan yang akan didapat tergantung kerja keras mereka memasarkan produknya.
Kalau Makelar, kayaknya lebih sering untung menurut saya karena  modal mereka hanya kelihaian bernegosiasi dengan pembeli dan penjual. mereka tidak perlu modal uang yang banyak, juga tidak perlu punya barang untuk dijual, cukup menjualkan barang orang lain saja.

Saya optimis dengan cara yang satu ini siswa SMK An-Nur dapat berhasil, kita tidak perlu jauh-jauh merancang cara yang satu ini, karena sumber daya usaha yang ada disekeliling lingkungan sekolah kita mudah sekali kita dapatkan, misalnya : di Kelurahan Pasirputih kita memiliki 3 buah tempat rekreasi yang sudah berjalan ramai didatangi pengunjung dari dalam kota sampai luar kota Depok, kita manfaatkan moment ini sebagai pembelajaran siswa dan sambil belajar mereka dapat untung juga.
Apa yang harus siswa lakukan ? itu yang menjadi sebuah pertanyaan bagi kita mungkin,  caranya adalah :
  1. kelompokan siswa menjadi beberapa kelompok kerja, berikan job description kepada mereka.
  2. Tugaskan kelompok kerja tersebut untuk mendatangi tempat rekreasi yang ada disekeliling sekolah kita, seperti Pondok Zidane, Pondok Ayem Tentrem dan Taman Air Wisata Pasirputih atau beberapa Property yang ada diwilayah kelurahan Pasirputih.
  3. Lakukan negoisasi dan MUO (perjanjian kerja sama) kepada pihak pengelola tempat rekreasi tersebut dengan menghasilkan sebuah kesepakatan bagi hasil keuntungan jika mereka berhasil membawa konsumen / wisatawan ketempat tersebut (presentase).
  4. Jika ada kata sepakat (no.3), segala hal bentuk media pemasaran semua ditanggung oleh tim kerja, (seperti : buat brosur,pamplet, price list) siswa dapat mempoto, mengumpulkan data-data yang akan dimuat dibrosur atas acc pihak pengelola.
  5. Lakukan pemasaran dengan cara menyebarkan brosur dan price list tadi kesekolah-sekolah, lembaga-lembaga, perusahaan-perusahaan yang ada di kota Depok dan sekitarnya. (bisa juga mengunakan blogger dalam pemasarannya).
  6.  pastikan pada brosur cantumkan nama, nomor telepon perantara atau tim kerja siswa tadi agar apabila ada yang akan memesan dan berminat dapat menghubungi tim kerja tersebut.
  7. Jemput bola layani calon pelanggan tersebut hingga sampai kelokasi tempat rekreasi tersebut. Jika ini dapat dilakukan disinilah keberhasilan sebuah tim kerja dan akan mendapatkan hasil dan untung sesuai dengan MUO diatas.
Semoga bermanfaat, jika ada yang salah, mohon bantu koreksi.

Cara Service Lampu Hemat Energi

Kali ini Kang Eko akan membahas tentang Cara Service Lampu Hemat Energi. Kang Eko pernah mendapat pertanyaan, gimana sih caranya service lampu hemat energi yang sudah mati ? Dan baru kali ini Kang Eko bisa menjawabnya langsung lewat posting di blog ekohasan ini agar bisa dilihat oleh lebih banyak pengunjung blog ekohasan ini.

Persiapan Alat Service Lampu Hemat Energi :
  1. Obeng Minus : untuk mencongkel casing lampu
  2. Solder.
  3. Timah / tenol
  4. Multitester / AVO Meter
  5. Kabel secukupnya.
Cara Service Lampu Hemat Energi :
  • Buka Casing Lampu Hemat Energi dengan mencongkelnya menggunakan obeng.
  • Lepas Neon dari rangkaiannya, kemudian test neon dengan menggunakan Multitester. Ada dua kutub pada neon, ukur masing-masing dengan menggunakan batas ukur OHM Meter x1. Kalau neon masih bagus maka masing-masing jika diukur akan menunjukkan angka sekitar 2-8 ohm. Kalau salah satu kutub / ujung  ada yang putus / tidak menunjukkan angka maka berarti neon sudah rusak / putus. Cara mengakali jika neonnya yang putus silahkan baca di bagian bawah.
  • Kalau neonnya bagus, berarti kerusakan ada di rangkaiannya.
Berikut ini beberapa komponen di rangkaian Lampu Hemat energi yang perlu di cek dan diganti kalau rusak :
Mengenai cara cek komponen jika belum tahu caranya silahkan baca di Posting Ini.


  1. Elco Filter setelah dioda bridge, biasanya melembung, ganti dengan elco 10uF / 350-400 volt
  2. Resistor 2,2 - 10 ohm 2 buah ( yang terhubung ke kaki emitor transistor )
  3. Resistor 15 - 20 ohm 2 buah ( yang terhubung ke kaki basis transistor )
  4. Transistor type MJE 13003 : 2 buah
  5. Bila semua komponen itu bagus dan lampu masih mati, ganti saja kondensator tantalum 3,9nF - 4nF/1200volt, walaupun kelihatan tidak rusak. kondensator tersebut berfungsi sebagai starter lampu. (kondensator ini langsung terhubung ke salah satu kutub neon.
Jika Neonnya yang rusak, dan rangkaian Lampu Hemat Energi nya masih OK berikut ini triknya :
  1. Siapkan Neon biasa merk Philips 10-15 watt (harga 6-8 rb) untuk pengganti neon yang rusak.
  2. Hubungkan kedua kutub neon dengan rangkaian sesuai dengan gambar di bawah ini.




Lampu Hemat Energi dengan neon yang sudah dimodifikasi lebih terang dibandingkan Lampu Hemat Energi yang harga 8 rb-an. Lumayan ngirit, daripada harus beli lampu baru yang harganya sekarang sekitar 30 rb-an.

Semoga bermanfaat.

Cara Membuat Widget Email Subscribe

Temen-temen pernah melihat widget seperti ini di blog:


email subscribe

Gambar di atas merupakan Widget Email Subscribe.
Email Subscribe sudah sangat familiar bagi para blogger. Email subscribe berfungsi sebagai sarana untuk mempermudah pengunjung mendapatkan update dari blog kita. Email subscribe akan mengirimkan feed blog kita kepada subscriber ketika ada postingan baru dari blog kita. Jadi, para subscriber akan terus mendapat update posting dari blog kita. Saat ini banyak situs yang menyediakan jasa email subsciber. Dalam posting kali ini, saya menggunakan email subscriber dari FeedBurner karena populer di kalangan blogger dan juga FeedBurner adalah milik perusahaan Google, jadi terjamin deh...


Berikut langkah-langkah membuat email subscriber via FeedBurner:
  1. Masuk ke situs FeedBurner dan login menggunakan akun Google temen-temen.
  2. Kemudian temen-temen akan menemukan bagian seperti ini:
  3. Ketikan alamat blog temen-temen, lalu NEXT
  4. Lalu muncul Identify Feed Source, Pilih yang Atom, lalu NEXT
  5. Kemudian ketikan judul feed yang diinginkan pada Feed Title dan alamat feed pada Feed Address, NEXT
  6. Selanjutnya akan muncul Congrats! Your Feedburner feed is now live. Next
  7. Sampai pada form di atas, temen-temen bisa men-check semua chek box untuk mengaktifkan semua layanan. NEXT
  8. Kemudian pilih Tab menu Publicize, lalu pilih Email Subscription di menu sebelah kiri.
  9. Klik Activate
  10. Kemudian temen-temen akan menemukan 2 kota form berisi kode HTML. Yang di atas merupakan form seperti gambar no.1 di atas, sedangkan form no.2 hanya berbentuk teks link saja.
  11. Copy  kode tersebut. Lalu masuk ke Rancangan di blog temen-temen.
  12. Lalu paste kode tersebut pada blog temen-temen melalui Elemen Laman, Tambah Gadget, lalu pilih HTML/JavaScript
  13. Temen-temen bisa atur letaknya sesuai keinginan
Nah, sekarang widget subscribe sudah terpasang di blog temen-temen.

PANDUAN SERVICE MONITOR II

Cara Mengganti / Modifikasi Flyback Monitor GTC Digital

OK kali ini kang Eko akan mengulas tentang Cara Mengganti Flyback Monitor GTC Digital 90dengan menggunakan Flyback lain yg tidak sejenis/setype. Atau kebanyakan orang mengatakan "membandrek flyback". Mau tahu caranya ...?

Berikut ini Cara Mengganti Flyback Monitor GTC Digital:

A. Siapkan Flyback Penggantinya, tentunya anda harus tahu susunan kakinya.

Kali ini kang Eko menggunakan flyback monitor AOC dengan susunan kaki sbb:



1. COLECTOR
2. DIODA DUMPER
3. NC : NO CONNECTION
4. NC : NO CONNECTION
5. B+
6. NC : NO CONNECTION
7. ABL
8. GROUND
9. AFC
10. G1

B. Catat susunan kaki flyback asli yg mau diganti / dibandrek



1. COLECTOR
2. DIODA DUMPER
3. B+
4. NC : NO CONNECTION
5. H PHASE
6. AFC (4vac atau 40vdc)
7. ABL
8. G1 (-160vdc)
9. GROUND
10. H PHASE

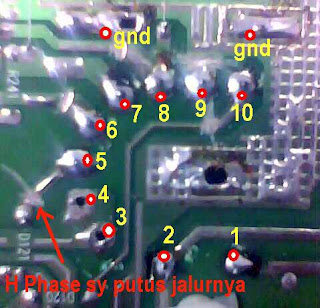

C. Modifikasi Flyback pengganti sehingga susunan kakinya sesuai dengan flyback aslinya.

Maksudnya demikian, :

1. COLECTOR : sudah cocok, sama2x kaki no. 1

2. DIODA DUMPER : sudah cocok, sama2x kaki no. 2

3. Harusnya B+, tapi ternyata kaki no.3 flyback pengganti (AOC) adalah NC. Sedangkan kaki B+ nya AOC no.5. Tugas anda adalah membuat kaki no.5 AOC masuk ke soket PCB Board Flyback no.3. Biasanya kang Eko memutus jalur dan menggunakan kabel untuk menyambungnya.

4. NC : NC tidak penting, jadi nggak disambung juga nggak apa-apa.

5. H PHASE : ini juga jalur yang tidak masalah jika anda lepas. Jadi untuk H Phase ini tidak kang Eko pasang.

6. AFC : ini sama dengan B+, kaki AFC flyback pengganti ada di no.9. Jadi buat agar kaki no.9 nyambung ke soket PCB Flyback No.6.

7. ABL : sudah cocok nggak perlu ubah kaki.

8. G1 : tidak cocok, jadi buat agar kaki no. 10 flyback AOC nyambung ke soket PCB no. 8 board GTC.

9. GROUND : tidak cocok, jadi buat agar kaki no. 8 flyback AOC nyambung ke soket PCB no. 9 board GTC.

10. H Phase : jalur ini diputus saja, karena tidak digunakan ga' papa.



D. Pasang kaki ground disebelah 10 kaki utama dan juga kabel fokus dan screen serta kop flyback.

E. Pasang juga kabel lilitan Syncronisasi power suply
Kalau nggak dipasang IRF630 kadang tidak bekerja.


F. Atur posisi dan letak kaki serta kabel serapi mungkin...


G. Siap di coba ...

Kebetulan media praktek kali ini adalah monitor GTC 14" Digital.
Cara ini tidak hanya untuk monitor GTC tapi juga bisa digunakan untuk semua monitor, tapi tidak semua monitor mudah di bandrek, ada beberapa monitor yang sulit di bandrek karena semua kakinya digunakan dan ada jalurnya.

OK selamat mencoba, dan bereksperimen ....


===========================================================

Kerusakan - Kerusakan Pada Flyback

Posting kali ini adalah tentang kerusakan - kerusakan yang sering terjadi di flyback. Memang penjelasannya agak sedikit berbelit tapi kang Eko berharap ini dapat memberikan wawasan bagi kita semua.... Lanjuuuttttt....

Sebelumnya kang Eko ingin menjelaskan perbedaan flyback TV dan Monitor yaitu pada capasitor internalnya. FBT Monitor mempunyai internal capasitor untuk meningkatkan hasil kualitas gambarnya. Tanpa internal capasitor tampilannya akan terlihat bengkok atau cacat bentuk terutama pada bagian Kiri dan Kanan Gambar.

Berikut ini Kerusakan - Kerusakan Pada Flyback :

Ada 9 masalah yang biasa ditemukan pada FBT problem :

1. Konslet atau Shortnya kumparan Primer
2. Open atau Short pada capasitor internal di bagian sekunder FBT
3. FBT menjadi membengkak atau hampir pecah, atau bahkan sudah pecah
4. Bagian Luar FBT memercikkan atau memancakan bunga api (bocor) ke Ground
5. Bagian Dalam memercikan atau memancarkan (bocor) diantara Lilitan primer dan sekunder
6. Short di bag dalam Dioda High Voltage pada Lilitan sekunder
7. Kerusakan pada Pembagi Tegangan Focus / Screen yang mengakibatkan Tampilan menjadi Kabur ( Blur )
8. FBT mengalami kerusakan pada saat full operating voltage ( Kondisi Under load )
9. Short di diantara Lilitan primer dan sekunder

Gejala atau tanda apa sajakah yang terlihat Jika terjadi short pada Lilitan Primer ?
* Tidak ada Tampilan ( No High Voltage )
* Power Blink
* Tegangan B+ drop
* Transistor Horz output akan menjadi Panas sekali dan lama kelamaan menjadi short
* Disekiotar Jalur B+ beberapa Komponen akan mengalami kerusakan, seperti diode di sekunder UF5404 dan FET B+ IRF 630, short.
* Terkadang menyebabkan bagian Power menjadi Jebol.

Gejala atau tanda apa sajakah yang terlihat Jika terjadi internal Capasitor Open atau short di bagian dalam FBT ?

Jika Internall Capasitornya Short :

* Power Blink
* Tegangan B+ drop
* Transistor Horz output akan menjadi Panas sekali dan lama kelamaan menjadi short
* Disekitar Jalur B+ beberapa Komponen akan mengalami kerusakan, seperti diode di sekunder UF5404 dan FET B+ IRF 630, short.
* Terkadang menyebabkan bagian Power menjadi Jebol. Contoh Merk Raffles 15’
* Bagian Power mengalami shut down, seperti contoh Merk Compaq V55,Samtron 4bi,dll
* Terkadang Komponen pada Bagian ABL (Automatic Brightness Limiter) terbakar, Bagian ini biasanya terdapat disebelah FBT , contoh Merk LG 520 Si.

Jika Internal Capasitornya Open :

* High Voltage shutdown
* Monitor akan terdengar Tik-Tik-Tik, Kadang Jika capasitor kita ukur hasilnya Baik baik saja, Namun akan mengalami Breakdown ketika pada kondisi Full operating Voltage
* Transistor Horz output akan Jebol/Putus dalam beberapa jam atau hitungan hari setelah anda menggantinya.
* Kadang kadang menyebabkan tampilan “No display”
* Gambar yang terdistorsi
* Dapat menyebabkan Transistor Horz output short dan merusak bagian Power

Anda mempunyai 3 Pilihan Jika sebuah Internal Capasitor pada FBT mengalami open atau short :

* Menggantinya dengan FBT yang baru jika anda mendapatkannya di pasaran
* Berusaha mencari FBT refurbish Jika sangat sulit sekali mendapatkan part originalnya..
* Melakukan Modifikasi atau istilah para praktisi Teknik adalah Mencangkoknya
* Pilihan terakhir Kembalikan Monitor kepada konsumen Jika tidak dapat menemukan komparasi dari FBT tersebut.

sumber : http://zhillanku.multiply.com


==========================================================

Rabu, 07 Juli 2010

Cara Menentukan Data Kaki Flyback

Berikut ini, kang EKo akan membahas tentang Cara Menentukan Data Kaki Flyback. Karena langkah ini sangat penting jika kita akan mengganti flyback monitor . OK mari kita belajar bersama......

Flyback adalah komponen monitor yg berfungsi untuk menghasilkan tegangan tinggi dan tegangan lainnya yg dibutuhkan monitor. Flyback sebenarnya adalah trafo tapi trafo untuk tegangan tinggi agar tabung bekerja mengeluarkan gambar.

Bagian-bagian flyback adalah sbb:
A. Bagian primer
B. Bagian sekunder
C. Bagian yg terpisah antara primer dan sekunder yaitu : ABL, Screen dan Fokus dan KOP flyback.



Bagian primer flyback antara lain:

1. colector : terhubung dg colector transistor horisontal. jika flyback kerja maka pin ini akan menghasilkan tegangan tinggi. Jangan di ukur dg multitester.

2. dioda dumper : terhubung dg dioda dumper. Tidak semua flyback memiliki kaki ini.

3. B+ : terhubung dg tegangan B+ 55v dan FET IRF630. Ini adalah kaki untuk tegangan kerja flyback. Jika teg B+ tdk masuk maka flyback tidak kerja dan monitor tidak nyala.

Jadi ketiga kaki ini jika diukur dengan ohm meter x1 terhubung.

Bagian sekunder flyback antara lain :

1. Gruond : terhubung dg ground monitor.

2. AFC : Automatic Frequency Control. tegangan 30-40 dcv Fungsinya untuk mengatur kerja IRF630, kalau tegangan terlalu tinggi, misal butuhnya 30 vdc dikasih 40 vdc maka IRF tidak bekerja, akibatnya tegangan B+ akan tetap 55v dan gambar monitor akan sempit kanan kirinya. Kalau IRF kerja, maka tegangan 55v akan menjadi tegangan 90-125v tergantung resolusi monitornya.

3. G1 : terhubung dg dioda dg posisi terbalik sehingga keluarannya adalah tegangan minus antara - 100-175 dcv. Dan setelah dioda akan ada elco regulator yg juga terbalik, jadi kaki positif dapat ground monitor dan kaki negatif dapat katoda dioda terbalik itu.

Bagian ABL

ABL : Automatic Brightness Limiter. tegangan tak terukur. Pin ini harus terhubung ke jalurnya jika tidak maka akan keluar percikan/ loncatan api listrik. Fungsinya untuk membatasi brightness yg menuju ke blok RGB secara otomatis.

Bagian Screen (G2):
Adalah bagian yg berfungsi untuk mengatur terang gelap gambar.

Bagian Fokus (G3/G4):
Adalah bagian yg berfungsi untuk mengatur fokus gambar (kabur tidaknya gambar)

Bagian KOP FLyback :
Adalah bagian yg menghasilkan tegangan tinggi 26kV yang menuju atas tabung.

OK, demikian penjelasan singkat tentang flyback.....

Oya ... tidak semua kaki flyback dipakai. Yang harus terpasang dan wajib dipasang adalah kaki :
Colector, B+, G1, Ground, AFC, ABL dan Ground kaki di samping flyback.

Dan urutan kaki flyback tiap type pasti berbeda jadi kalau mengganti flyback tidak asal langsung pasang kecuali typenya sama persis....

InsyaAllah bahasan mendatang adalah tentang Cara Mengganti / Membandrek Flyback dengan flyback lain type....

Selamat Belajar ....


=========================================================

Panduan Service Monitor II BLOK VERTIKAL

Setelah sekian lama, akhirnya sempet juga untuk melanjutkan panduan service monitor II. Dan kali ini kang EKO akan membahas tentang BLOK VERTIKAL melanjutkan BLOK HORISONTAL. Lanjuttttt.....

Rangkaian vertikal adalah rangkaian yang berfungsi untuk menarik gambar ke atas dan ke bawah.

Apa saja bagian komponen dari BLOK HORISONTAL ini ...?

Komponen utama rangkaian ini adalah :

1. IC antara lain : TDA 1675, TDA 4866, TDA 8132, TDA 9302, STV 9302, dll
2. Elco : elco ini fungsinya untuk regulator / filter tegangan.

Cara Kerja Rangkaian Vertikal :

Sumber tegangan rangkaian vertikal ini adalah power suply terutama tegangan 12v dan -12v. Tapi ini tidak mesti , karena tiap monitor punya karakteristik tegangan yg berbeda-beda.
Input vertikal diperoleh dari kabel VGA yaitu vertikal syncrone yang masuk ke rangkaian syncronisasi dan diteruskan ke IC vertikal. Didalam IC inilah semua pengaturan dan penguatan sinyal dilakukan dengan bantuan ELCO sebagai filter tegangan. Jika ELCO ada yang rusak maka vertikal tidak akan bekerja sempurna, misal gambar menggulung, dll. Output blok vertikal ini juga dihasilkan oleh IC vertikal yang kemudian di umpankan ke YOKE VERTIKAL. Output rangkaian vertikal ini kalau diukur tegangannya berkisar 4-10 VAC. Jadi tegangannya AC.

Untuk melihat secara utuh gambar rangkaian blok monitor KLIK DISINI

Berikut ini Wujud dan bagian- bagian Blok VERTIKAL ( Monitor Advance Hitam 15" ) :




Di bawah ini adalah bagan PCB Blok VERTIKAL (Monitor Advance 15 hitam)



Berlanjut ke Trouble Shooting Rangkaian VERTIKAL ........


====================================================


Panduan Service Monitor II BLOK MONITOR


Ini sebenarnya bagian yang ketinggalan dari penjelasan tentang panduan service monitor. Ini adalah posting mengenai bagian - bagian monitor secara gambar utuhnya.
Mari kita lihat gambar blok monitor secara utuh ...

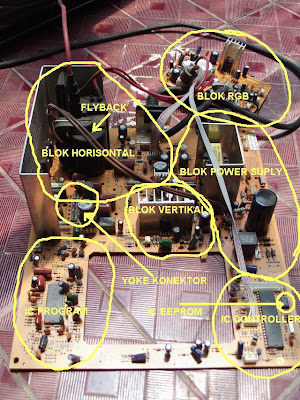

Berikut ini adalah gambar blok monitor secara utuh. Dan kebetulan Monitor yang kang EKO pakai untuk bahan panduan adalah monitor merk Advance black 15"
Silahkan di amati dan di teliti dan coba cocokkan dengan postingan INI



=========================================================

Panduan Service Monitor II BLOK SYNCRONISASI

OK, selamat datang bagi pengunjung yang baru mampir ke blog ini. Anda dapat mencari informasi artikel di "Search" ataupun di "Daftar Isi". Kali ini kang EKO akan menulis tentang BLOK SYNCRONISASI

BLOK SYNCRONISASI

Syncronisasi adalah penyamaan sinyal frekewensi yang diperoleh dari VGA dengan rangkaian.
Syncronisasi dalam monitor ada 2 bagian yaitu :

1. Syncronisasi Horizontal diperoleh dari pin 13 input kabel data monitor
2. Syncronisasi Vertikal diperoleh dari pin 14 input kabel data monitor

Syncronisasi ini dilakukan oleh IC syncronisasi (biasanya jadi satu dengan IC Controller / IC terbesar no 2)yang kemudian akan diteruskan ke bagian rangkaian Horizontal dan Vertikal secara terpisah.

Jika Syncronisasi Horizontal tidak ada maka monitor akan mati, dan

Jika Syncronisasi Vertikal tidak ada maka monitor akan kelihatan rolling (gambar berputar terus)


===========================================================

Panduan Service Monitor II Trouble Shooting Rangkaian HORISONTAL

OK melanjutkan pembahasan kemarin tentang blok HORISONTAL, berikut ini kang EKO akan coba membahas troubleshooting seputar permasalahan blok rangkaian HORISONTAL.

OK langsung saja ya....

Kerusakan yang sering terjadi di rangkaian horisontal :

1. Transistor horisontal konslet / rusak : ini akan menyebabkan monitor mati. Di beberapa monitor kerusakan transistor horisontal akan menimbulkan bunyi tik..tik..tik..dst ketika monitor dinyalakan dan layar gelap alias mati dan lampu power akan berkedip, tapi kadang tidak ada bunyi sama sekali dan lampu power mati total atau kadang stanby.
Solusi : Ganti Transistor Horisontal.

Persamaan Type Transistor horisontal : C5149, C5148, BU2508, BU2527AX, dan semua type transistor horisontal di sebagian besar monitor hampir sama dan setype.

2. Flyback Rusak / mati : akan menyebabkan monitor mati total dengan ciri hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti flyback dengan yang setype.

3. Flyback Bocor dan mengeluarkan desis serta loncatan bunga api ungu tapi monitor masih nyala.
Solusi : tambal kebocoran dengan menggunakan autosealer (dapat dibeli di bengkel sepeda motor).

4. Transistor Horisontal Size Rusak : akan menyebabkan lebar gambar tidak bisa diatur.
Solusi : Ganti transistor horisontal sizenya, biasanya TIP122, TIP31A, TIP41, dll

5. Dioda Horisontal Size rusak : ini juga akan menyebabkan lebar gambar tidak bisa di atur.
Solusi : ganti dengan dioda yg sejenis

6. ELCO B+ (B+ adalah tegangan kerja Tr Horisontal terutama pin kolektor) rusak / kering / melembung : ini akan menyebabkan tegangan B+ naik diatas normal dan bisa menyebabkan transistor horisontal konslet / rusak. Dan akibatnya monitor akan mati.
Solusi : Ganti dengan ELCO yang sejenis.

7. FET rusak : biasanya berseri IRF630, : ini akan menyebabkan monitor mati dan indikasinya seperti kerusakan transistor horisontal. FET ini rusak biasanya disebabkan oleh ELCO yg rusak.
Solusi : ganti dengan FET yg sejenis , IRF 630, IRF 740, FS12KM, dll

8. Dioda Output power suply untuk tegangan B+ rusak / short, ini juga menyebabkan monitor mati dengan ciri kerusakan hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti dengan dioda yang sejenis.

Oya ,... kalau transistor horisontal sering putus / rusak, biasanya ada elco yang kering atau flybacknya rusak.

OK demikian kira2x penjelasan tentang seputar permasalahan rangkaian horisontal monitor.

Selamat bereksperimen ........


===========================================================

Panduan Service Monitor II BLOK HORISONTAL

Sudah seminggu lebih Kang Eko tidak sempet posting artikel baru. Rupanya memang menulis itu berat dan sulitnya minta ampun, tapi InsyaAllah Kang Eko akan berusaha untuk tetap menulis pengalaman kang Eko. OK kali ini kang Eko akan melanjutkan Panduan Service Monitor II yang sempat tertunda.

Kali ini kang Eko akan membahas tentang Panduan Service Monitor II BLOK HORISONTAL.
Horisontal adalah bagian monitor yang sangat penting, karena rangkaian ini berfungsi untuk membuka layar ke samping kanan dan kiri dan menyalakan fungsi flyback untuk menghasilkan tegangan tinggi yg menyuplai tabung.

Apa saja bagian komponen dari BLOK HORISONTAL ini ...?
Komponen utamanya adalah :
1. Transistor Horizontal
2. Trafo Oscilator
3. Transistor Oscilator
4. Flyback

Cara kerja rangkaian HORISONTAL

Tegangan kerja rangkaian ini adalah 60-90V yang disebut juga dengan tegangan B+ yang terhubung dengan kaki kolektor dari transistor Horizontal. Sinyal input masuk melewati IC Syncron yang kemudian diteruskan ke transistor penguat sinyal. Sinyal ini kemudian diteruskan ke trafo sinkron untuk diturunkan tegangannya dan menghasilkan output sinyal dan tegangan sekitar –0,01V yang diteruskan ke kaki basis Tr Horizontal sebagai input. Dengan adanya tegangan kerja B+ maka transistor horizontal yang mendapatkan input akan bekerja dan dengan defleksi yoke horizontal. Output transistor horizontal juga akan membuat Fly Back bekerja dan akan menghasilkan tegangan Anoda yang sangat tinggi. Adanya tegangan tinggi ini membuat elekron dari katoda tabung tertarik ke anoda dan terjadilah gambar melebar kesamping kanan dan kiri pada tabung.


Berikut ini Wujud dan bagian- bagian Blok HORISONTAL ( Monitor Advance Hitam 15" ) :

1. Transistor horisontal : berfungsi untuk menaikkan tegangan 80-125v menjadi tegangan tinggi AC sebagai tegangan kerja flyback. Macam type transistor horisontal : C5149, BU2508, BU2527AX, C5148, dll.

2. FLYBACK : berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
tiap monitor memiliki type flyback yang berbeda.

3. YOKE Horisontal : untuk membuka layar ke kanan dan ke kiri.

4. Trafo Oscilator : berfungsi untuk menghasilkan sinyal input BASIS Transistor horisontal.

5. Kondensator Mylar : berfungsi untuk mengatur lebar gambar, biasanya ukurannya 392-602 2000v

6. FET IRF 630 : berfungsi untuk mengubah tegangan 50v ke 75-125 volt yang dibutuhkan untuk tegangan kerja transistor horisontal.


Di bawah ini adalah bagan PCB Blok Horisontal (Monitor Advance 15 hitam)



1. Transistor Horisontal.
2. Flyback.
3. Port Yoke Horisontal
4. Trafo dan transistor oscilator
5. Transistor Horisontal Size (untuk mengatur lebar gambar )
6. Bagian Power Supply Horisontal.
7. FET IRF 630

Berlanjut ke Trouble Shooting Rangkaian HORISONTAL ........


=============================================================

Panduan Service Monitor II BLOK RGB / VIDEO

Melanjutkan materi panduan service monitor II tentang cara kerja monitor, berikut ini saya akan membahas tentang Blok RGB atau Blok Video. Blok ini berfungsi untuk mengolah warna yang datang dari VGA card dan dikirim ke tabung gambar/CRT.

Baik langsung saja belajar dari awal :

Video input didapatkan dari Out Put VGA Card yang memiliki 15 pin out put. Berikut urutan pin Out Put VGA Card :

Berikut ini bagan urutan pemasangan kabel VGA :
Urutan kabel VGA ini juga bisa digunakan untuk kabel LCD Proyektor.




1. Red : kalau kabel ini putus maka layar kebiru-biruan.
2. Green : kalau kabel ini putus maka layar kemerah-merahan.
3. Blue : kalau kabel ini putus maka layar kekuning-kuningan
4. Ground
5. Ground
6. Red Ground
7. Green Ground
8. Blue Ground
9. No Connection (NC)
10. Ground
11. Ground
12. No Connection (NC)
13. Horisontal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
14. Vertikal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
15. No Connection (NC)

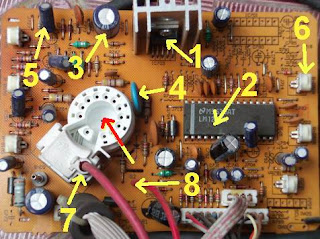

Berikut ini Wujud dan bagian- bagian Blok RGBnya ( Monitor Advance Hitam 15" ) :



1. IC Penguat Video, biasanya menggunakan seri TDA : kalau rusak maka warna akan kacau atau bahkan tidak keuar gambar.

2. IC pengolah warna : kalau rusak maka gambar tidak akan muncul

3. Elco Regulator ukuran 47-100uF/100-160v tegangan 80 v untuk IC penguat video
: kalau rusak / kering / melembung maka layar samping kiri akan ada gangguan garis vertikal banyak dan melengkung.

4. Kondensator milar ukuran 102-103 / 2kv : fungsinya untuk membuang kelebihan muatan G2 (screen) : kalau rusak maka gambar terang kemudian gelap sendiri, kadang berubah-ubah sendiri, kadang malah gelap sama sekali.

5. Elco regulator warna biasanya ada 3-6 dengan ukuran 1uF/100-160v : kalau rusak maka tulisan akan ada bayangan mbleret merah / hijau / biru.

6. Trimpot : fungsinya untuk mengatur komposisi warna : kalau setingan tidak pas maka warna akan tidak alami. putar-putar saja kalau mau mencoba, tidak apa-apa.

7. Kabel Fokus / G3 / G4 : kalau putus / sambungan tak sempurna maka gambar akan tidak fokus / kabur.

8. Kabel Screen / G2 : kalau sambungan tidak sempurna maka layar akan gelap.

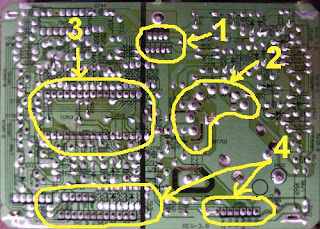

Bagian yang saya lingkari diatas sering retak solderannya, dan kalau retak maka gambar akan terganggu.

1. IC Penguat Video
2. Soket tabung
3. IC video
4. Soket Kabel VGA dan HSync dan V Sync.

Demikian , semoga bermanfaat .....


==========================================================

Panduan Service Monitor II CARA KERJA MONITOR CRT

Pada sesi ini saya akan coba menjelaskan tentang cara kerja monitor CRT. Pada pembahasan sebelumnya adalah tentang blok diagram monitor, dan pembahasan berikut ini adalah menyempurnakan pembahasan tentang blok diagram monitor CRT.

Ok langsung saja yaa......

CARA KERJA MONITOR CRT

Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll

Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.

Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.

Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.

Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.

jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal

Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.

Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.

Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.

Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna.

Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.

OK demikian kira-kira penjelasan tentang cara kerja monitor.......


Selamat belajar dan berkarya ......


========================================================

Panduan Service Monitor II BLOK DIAGRAM MONITOR

BLOK DIAGRAM MONITOR

Sebelum menginjak ke pembelajaran troubleshooting monitor CRT berikut ini akan saya coba gambarkan diagram blok dari monitor CRT. coba baca dan lihat serta cermati bagan dibawah ini :

klik pada gambar untuk memperbesar gambar ......



1. BLOK VIDEO / RGB :

a. VIDEO INPUT : masukan sinyal yg biasanya didapat dari VGA monitor, sinyal ini terbagi menjadi sinyal merah (RED), sinyal hijau (GREEN), dan sinyal biru (BLUE).
b. VIDEO AMPS : bagian yang berfungsi menguatkan sinyal video yang didapat dari VGA dan di bagian ini terdapat pengaturan kontras.
c. VIDEO DRIVER : bagian ini berfungsi untuk pengaturan warna drive (gambar), dan pengaturan warna background layar.


2. SYNCRONISASI GAMBAR

a. Syncrone Input (Horisontal dan Vertikal Syncrone dari VGA Card) oleh IC Sinkron
b. Clamper (Rangkaian Penggenggam / pembawa sinyal video) oleh IC Sinkron
c. Syncrone Out Put (Masuk ke rangkaian Vertikal dan Horisontal)

3. VERTIKAL

a. Vertikal Oscilator (oleh IC Vertikal)
b. Vertikal Driver (oleh IC Vertikal)
c. Vertikal Amplifier (oleh IC Vertikal)
d. Vertikal Out Put (Masuk ke Vertikal Defleksi Yoke)

4. HORISONTAL

a. Horisontal Oscilator (oleh IC Oscilator Horisontal)
b. Horisontal Driver (oleh Transistor)
c. Horisontal Amplifier (oleh Transistor Horisontal)
d. Horisontal Out Put (Masuk ke Horisontal Defleksi Yoke dan Pin 1 FLYBACK)

5. POWER SUPPLY UNIT

a. AC Input (dari PLN)
b. Penyearah dan Filter (oleh Dioda dan Elco)
c. Rangkaian Triger (oleh IC Triger / pembangkit sinyal)
d. Converter tegangan tinggi (oleh FET dan STR)
e. Transformator StepDown (Penurun Tegangan)
f. Rangkaian Out Put (oleh dioda, elco, dan IC)

6. TABUNG CRT

a. Filament / Heater (Pemanas Elektron)
b. Katoda R, G, dan B (Penghasil elektron)
c. G1 (Brightnes)
d. G2 (Screen)
e. G3 / G4 (Fokus)
f. Anoda (yang terhubung dengan kop karet flyback
g. Defleksi Yoke Horisontal dan Vertikal

7. FLYBACK TUBE (FBT)

Fly Back pada prinsipnya sama persis dengan trafo, yang membedakan adalah FBT memiliki dua fungsi trafo yaitu sebagai penaik tegangan dan juga penurun tegangan.
a. Rangkaian Primer (Colector, B+)
b. Rangkaian Sekunder (G1, Ground, AFC)
c. ABL (Automatic Brgihtnes Linier)


BERSAMBUNG KE CARA KERJA MONITOR CRT


=============================================================

Panduan Service Monitor II PENGENALAN MONITOR

PENGENALAN MONITOR

Monitor adalah alat yang digunakan untuk menampilkan output dari data yang diproses di komputer.

Jenis-jenis Monitor

1. CRT : Cathode Rays Tube (tabung katoda sebagai alat penampil gambar)

2. LCD : Liquid Crystal Display (cairan kristal sebagai alat penampil gambar)



Jenis-jenis Monitor CRT

1. MDA : Monochrome Display Adapter (tidak berwarna). Tahun pembuatan 1986.



2. CGA : Colour Graphic Adapter (berwarna tapi tidak bisa untuk OS Windows) Tahun pembuatan 1987.

3. EGA : Enhanced Graphic Array (berwarna, tidak bisa untuk OS Windows) Tahun pembuatan 1990.



4. VGA : Video Graphic Array (berwarna & bisa untuk OS Windows, belum bisa Full Screen) Tahun 1992.



5. SVGA : Super Video Graphic Array (berwarna & bisa untuk OS Windows, Full Screen) Tahun 1997 – sekarang.

SELESAI
